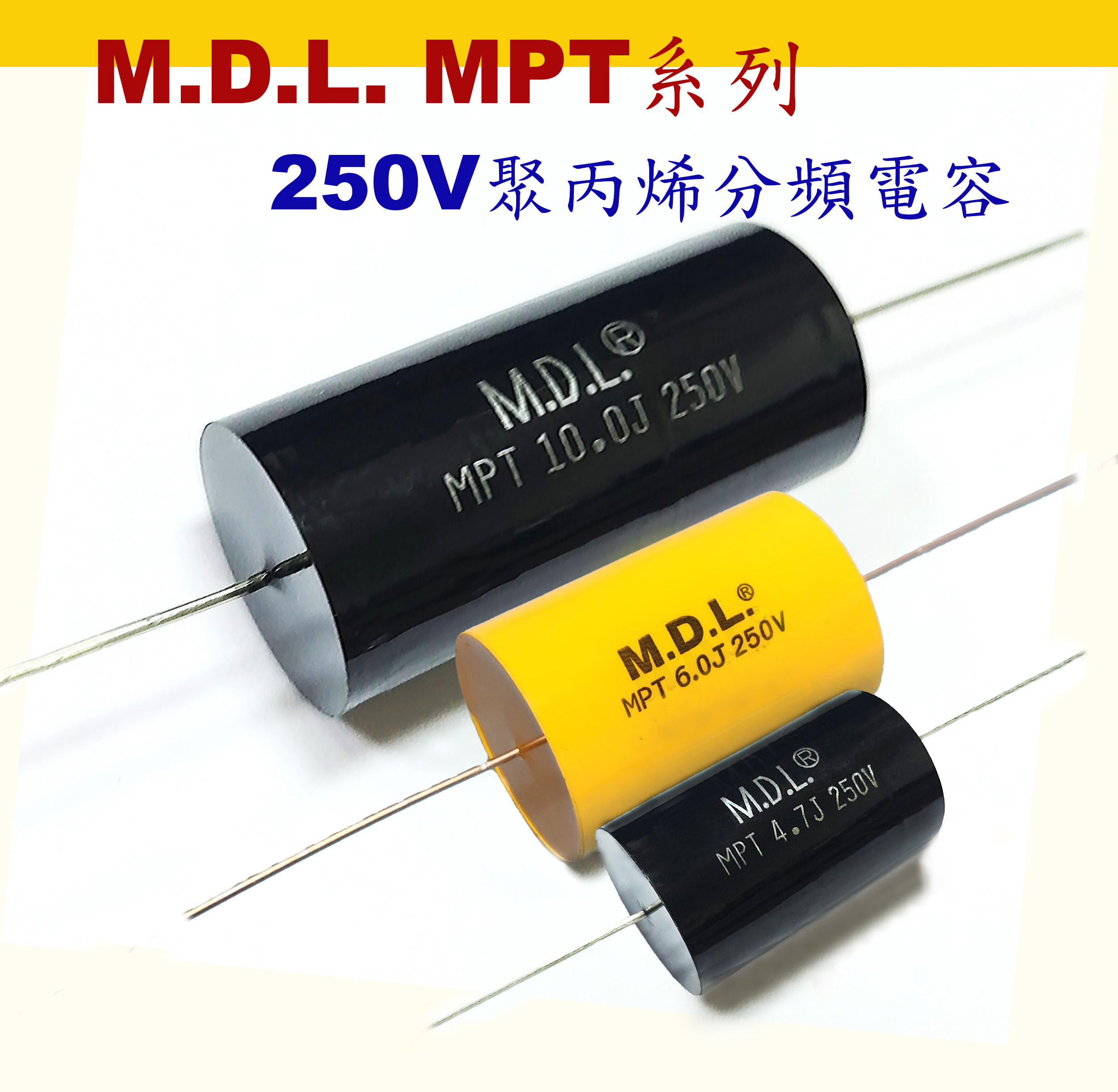

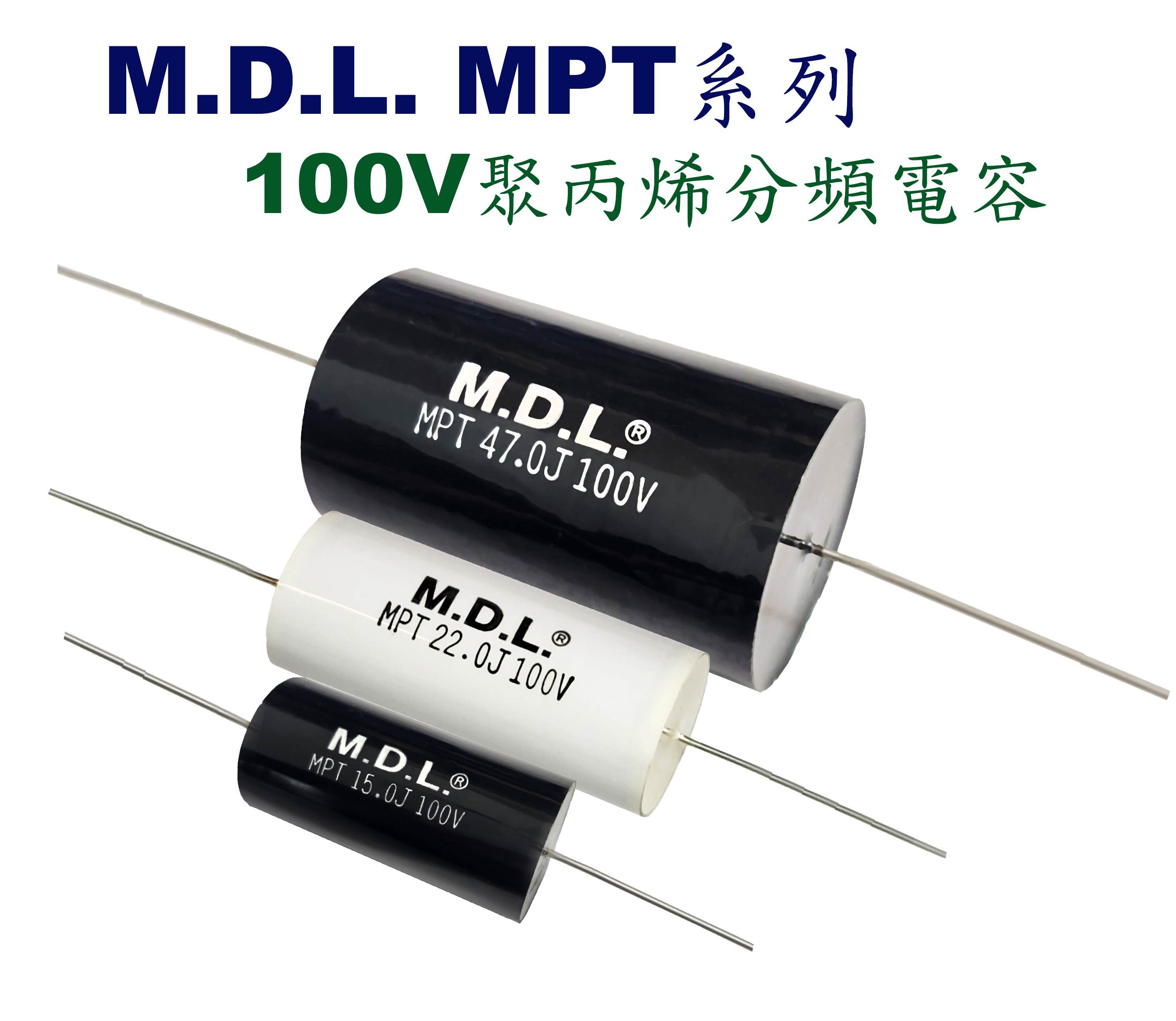

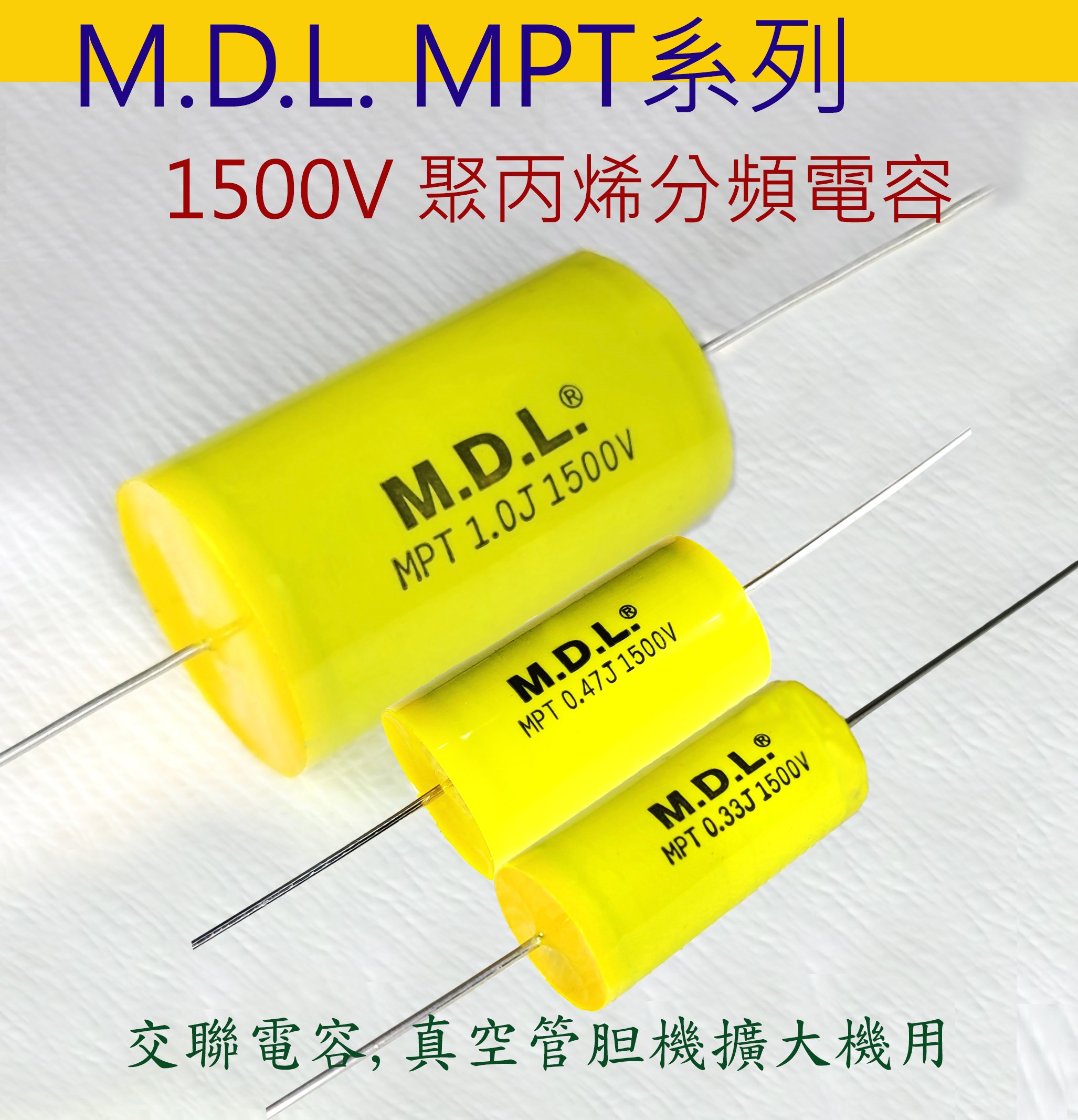

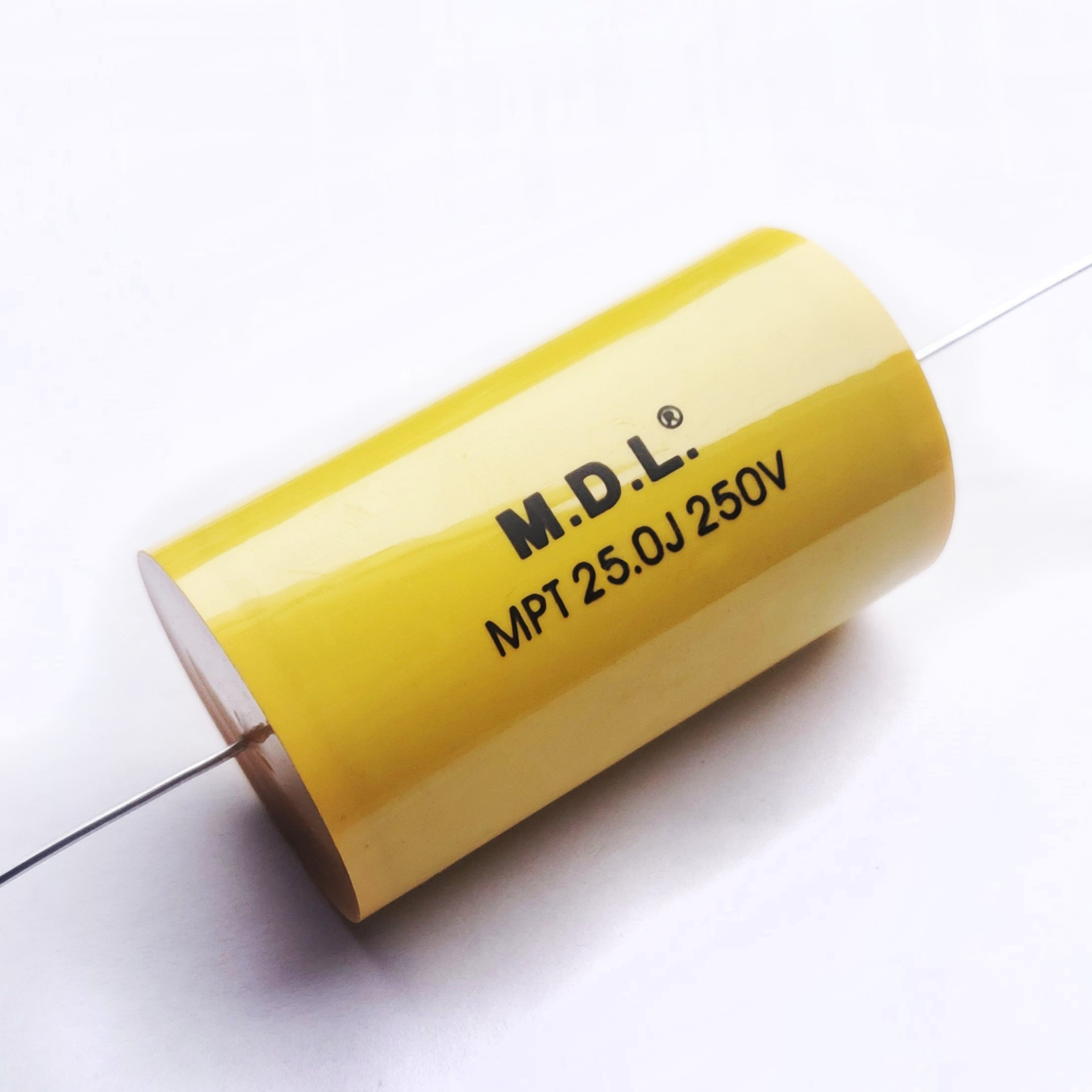

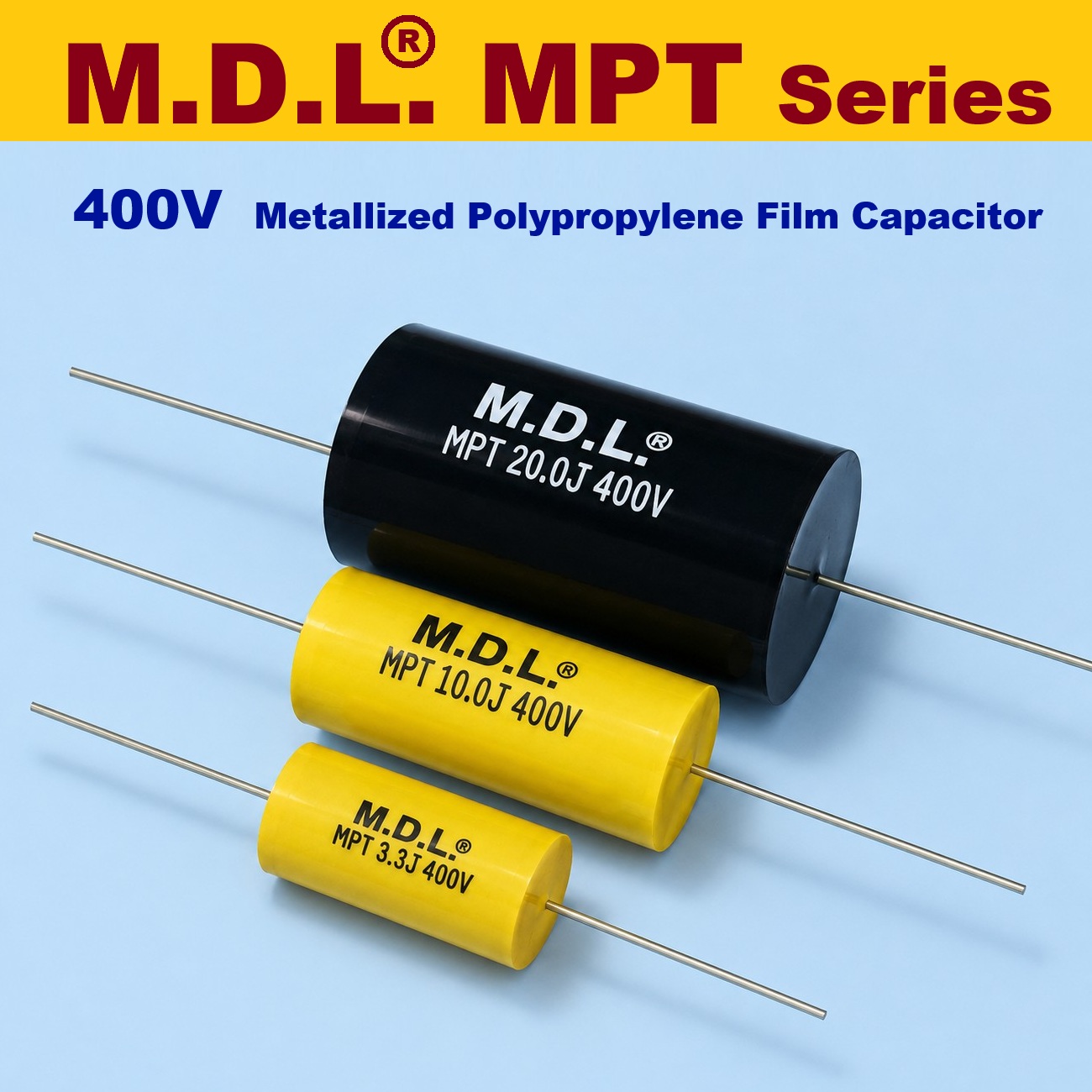

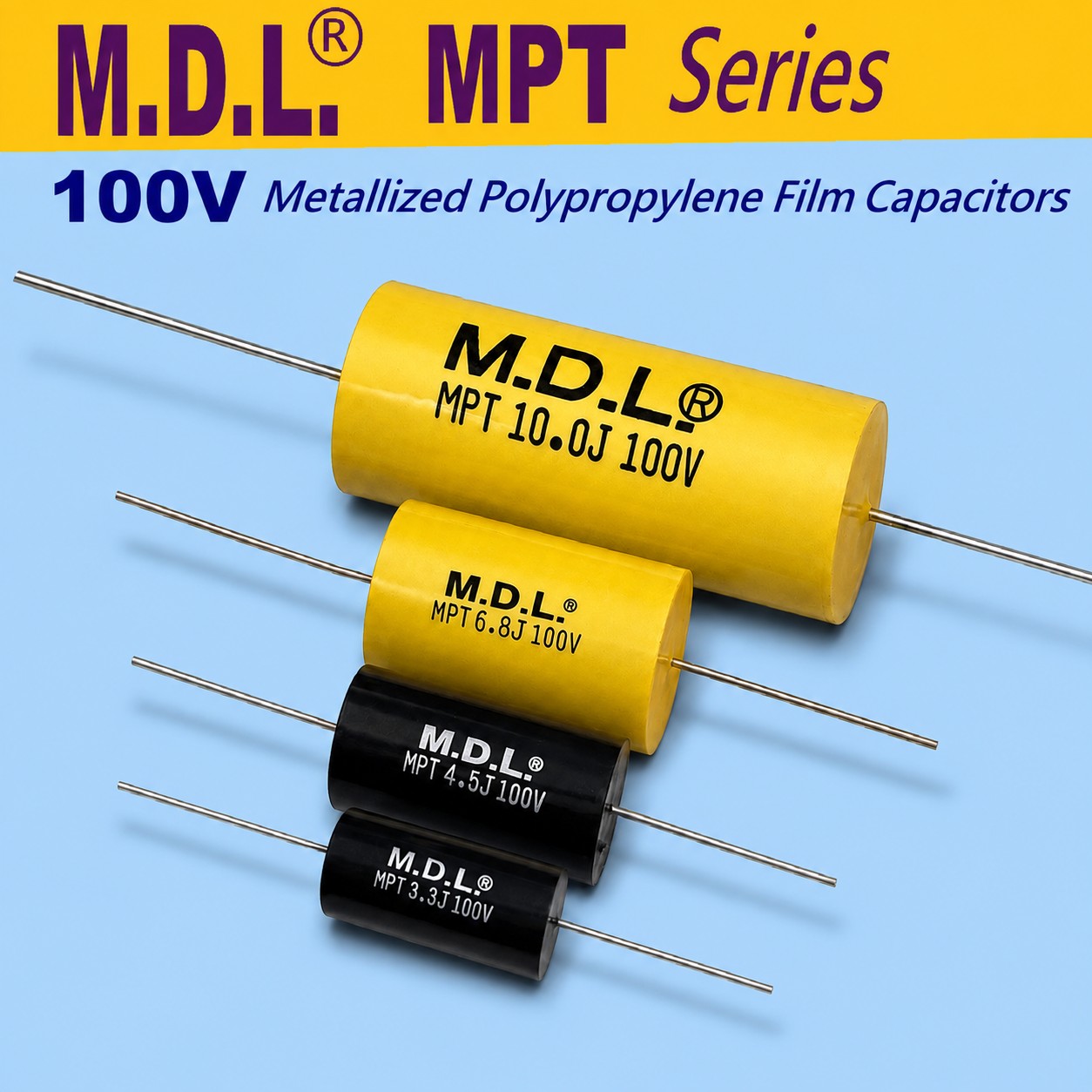

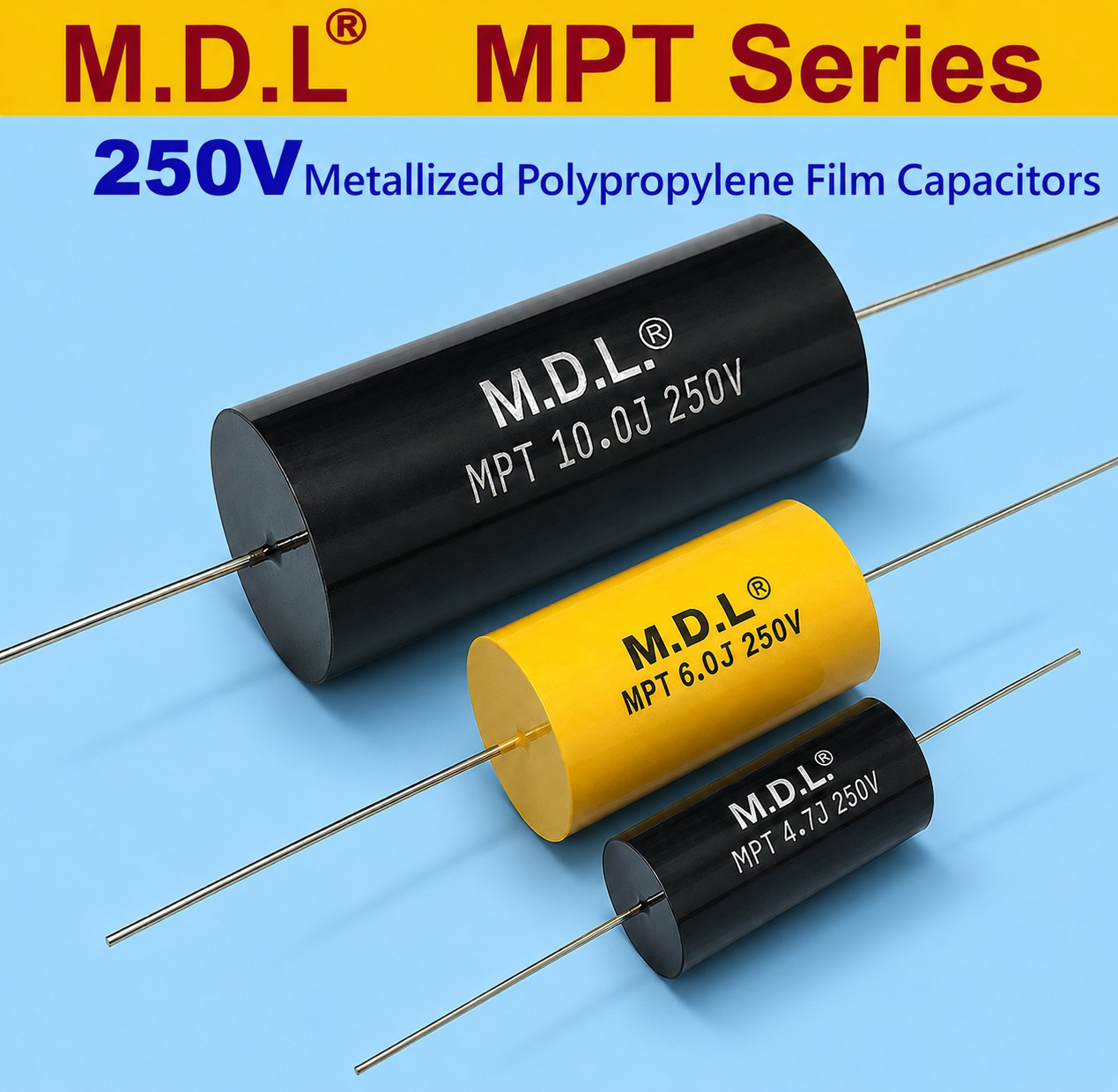

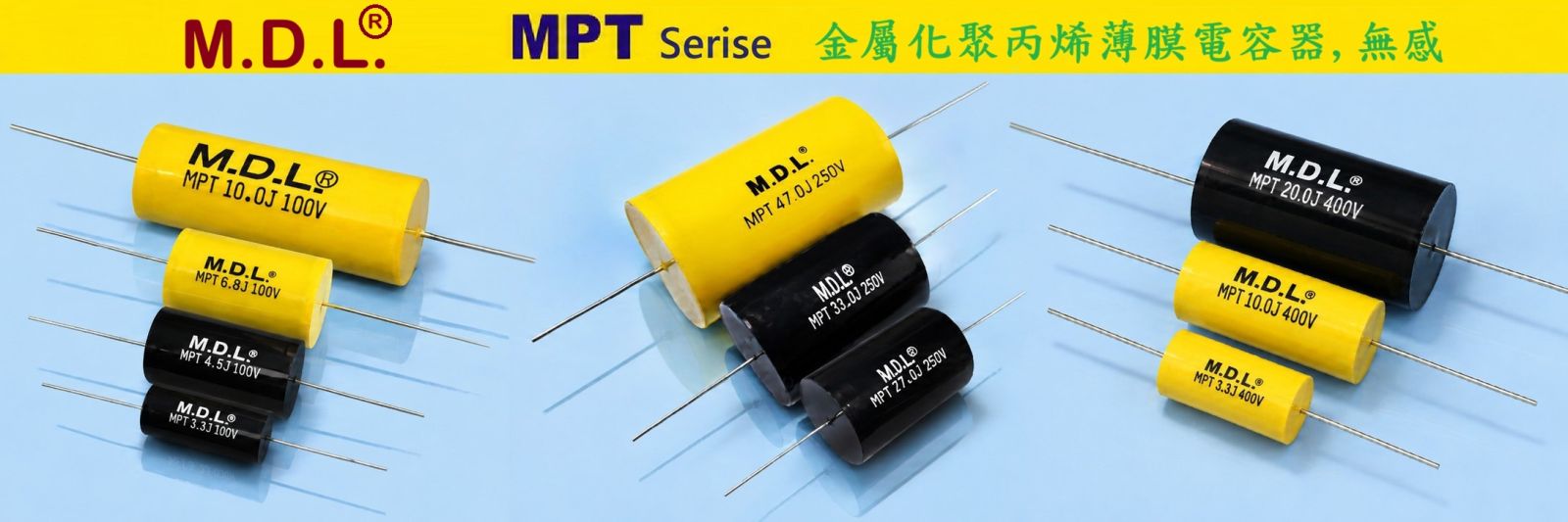

M.D.L. MPT系列金屬化聚丙烯薄膜電容器,無感
MPT Series Metallized Polypropylene Film Capacitors , Non-Inductive
M.D.L. 的MPF Series Metallized Polypropylene Film Capacitors 採用最先進的技術和優質材料製造，經過精密的工藝流程和嚴格的品質控制，確保產品性能穩定且持久耐用，我們致力於提供高品質、可靠性和優異性能的電容器。這些電容器具有以下優勢：
高頻率性能：我們的電容器特別設計用於分頻器應用，具有卓越的高頻率性能，確保在音訊或通訊系統中獲得清晰、精確的信號處理。
低損耗：Metallized Polypropylene Film Capacitors 的低損耗特性使其成為高效能和能耗節約的選擇，同時有助於減少熱能產生和溫度上升。
高耐壓：我們的電容器提供多種耐壓選擇，確保在各種工作條件下穩定運行，同時保護您的電路免受電壓波動的影響。
優異的溫度特性：Metallized Polypropylene Film Capacitors 具有廣泛的工作溫度範圍，適用於各種氛圍和環境條件，無論是極端高溫還是極端低溫環境下，都能穩定運行。
長壽命：通過優質的材料和精心設計，我們的電容器具有卓越的耐用性和長期可靠性，能夠滿足您對產品壽命的要求。
產品特點
由優質金屬化聚丙烯箔製成。
MPT 電容幾乎沒有失真，並提供令人愉悅且相當中性的聲音輪廓。
[用途：分頻器(分音器),汽車 (同軸) 喇叭, 音箱, 喇叭等產品.
特別提示】：採用OFC無氧銅引腳，市售低端MTP(MXP.MKP)電容一般採用鋁腳或鐵腳，本公司出售的M.D.L.電容全部採用OFC無氧銅引腳生產，刮開引腳的鍍層，即可辨別真假
- 產品說明
- 產品規格
- 產品特色
產品說明
M.D.L. MPT金屬化聚丙烯膜電容器的應用
-
MPT系列是M.D.L.金屬化聚丙烯薄膜電容器中的標準實用型系列，適合一般音響產品、電子設備及大量生產應用。
本系列採用金屬化聚丙烯薄膜及無感型捲繞結構，可降低寄生電感並減少訊號傳輸時的能量損失。穩定的電容量及良好的絕緣性能，使其適用於分音、濾波、耦合及一般訊號處理電路。
MPT系列在1kHz測試條件下，損耗因數D.F.小於0.1%，工作電壓範圍為100VDC～630VDC。與高階XPP系列相比，MPT更著重規格完整、應用廣泛、穩定量產及成本效益。
主要應用包括：
- 一般二音路、三音路及多音路揚聲器分音器
- 汽車同軸揚聲器及汽車音響
- 家用音響與家庭劇院系統
- 一般專業音響設備
- 功率放大器與音訊濾波電路
- 高頻及一般訊號處理電路
- 通訊、工業控制及電子設備
產品規格
M.D.L. MPT系列金屬化聚丙烯薄膜電容器,無感
MPT Series Metallized Polypropylene Film Capacitors , Non-Inductive
Dimensions(外觀型式):
|
| D | Lead wire dφ |
| 9-19mm | 0.8mm |
| 20mm and over | 1.0mm |
SIZE(本體尺寸表D*L): Unit : mm
| 容量 | 100VDC | 250VDC | 400VDC | 630VDC | ||||
| D(mm) | L(mm) | D(mm) | L(mm) | D(mm) | L(mm) | D(mm) | L(mm) | |
| 0.1uF | 6 | 14 | 6 | 14 | 8 | 19 | 10 | 25 |
| 0.22uF | 6.5 | 19 | 7.5 | 19 | 10 | 25 | 13 | 25 |
| 0.33uF | 7 | 19 | 9 | 19 | 11 | 25 | 16 | 25 |
| 0.47uF | 8.5 | 19 | 9 | 25 | 13 | 25 | 19 | 25 |
| 0.68uF | 9.8 | 19 | 10 | 25 | 15 | 25 | 19 | 36 |
| 1.0uF | 9.5 | 25 | 11 | 31 | 16 | 31 | 20 | 40 |
| 2.2uF | 11 | 31 | 15 | 31 | 20 | 36 | 23 | 56 |
| 3.3uF | 13 | 31 | 17 | 31 | 21 | 46 | 28 | 56 |
| 4.7uF | 16 | 31 | 20 | 31 | 25 | 46 | 34 | 56 |
| 6.8uF | 20 | 31 | 23 | 31 | 30 | 46 | 40 | 56 |
| 8.2uF | 17 | 46 | 21 | 46 | 31 | 46 | 43 | 56 |
| 10uF | 19 | 46 | 23 | 46 | 32 | 46 | 24 | 55 |
| 15uF | 23 | 46 | 25 | 56 | 33 | 46 | 28 | 55 |
| 22uF | 24 | 56 | 29 | 61 | 35 | 55 | ||
| 33uF | 30 | 56 | 32 | 61 | 42 | 58 | ||
| 47uF | 36 | 56 | 41 | 61 | 46 | 68 | ||
| 68uF | 41 | 56 | 43 | 61 | 54 | 68 | ||
| 82uF | 42 | 61 | 46 | 61 | 62 | 68 | ||
| 100uF | 45 | 61 | 49 | 65 | 61 | 78 | ||
Specifications(產品特性):
1. Capacitance Tolerance(容量誤差) ： ±10% ( K ) OR ±5% (J ) at 1K HZ
2. MAX Dissipation Factor(最大損失角) ：最大值 < 0.1% at 1K Hz 25℃
3. Temp Range(工作溫度範圍 ) ：- 40℃ ～ +85℃
4. Insulation Resistance(絕緣值) ：10,000 MΩ x μF 30,000 MΩ Min.
5. Life Test(壽命測試) ：印加150%的工作電壓於85℃/1000小時
6. Pull Test(拉力測試) ：能夠承受沿導線出口方向 2 公斤的持續拉力,以及在任一 90 度角處承受 1 公斤的持續拉力,持續 60 秒。測試後,電容器應無任何損壞跡象且符合所有電氣要求。
任何特殊金額均可接受，具體尺寸請諮詢客服。
尺寸如有更改，恕不另行通知。
產品特色
- 無感型捲繞結構
有助於降低寄生電感，提供穩定的訊號傳輸及濾波性能。 - 低損耗特性
在1kHz測試條件下，損耗因數D.F.小於0.1%。 - OFC無氧銅引線
提供良好的導電性及可靠的端部連接。 - 穩定的電容量及絕緣性能
適合一般分音、濾波、耦合及訊號處理應用。 - 100VDC～630VDC工作電壓
提供廣泛的耐壓選擇，方便工程選型。 - 軸向圓柱型設計
適合分音板、音響設備及各類電子電路安裝。 - 性能與成本的良好平衡
適合需要穩定品質及合理成本的大量生產產品。 - 規格完整、用途廣泛
可應用於音響、通訊、工業控制及一般電子設備。 - 穩定量產與品質管理
可依客戶要求管控電容量、公差、損耗、耐壓、尺寸及外觀。 - OEM／ODM與客製化服務
可依需求提供特殊容量、電壓、公差、尺寸、引線、顏色、印字及包裝。 - M.D.L.品牌及客戶品牌皆可供應
適合設備製造商、音響工廠、零件品牌商及電子零件通路。
