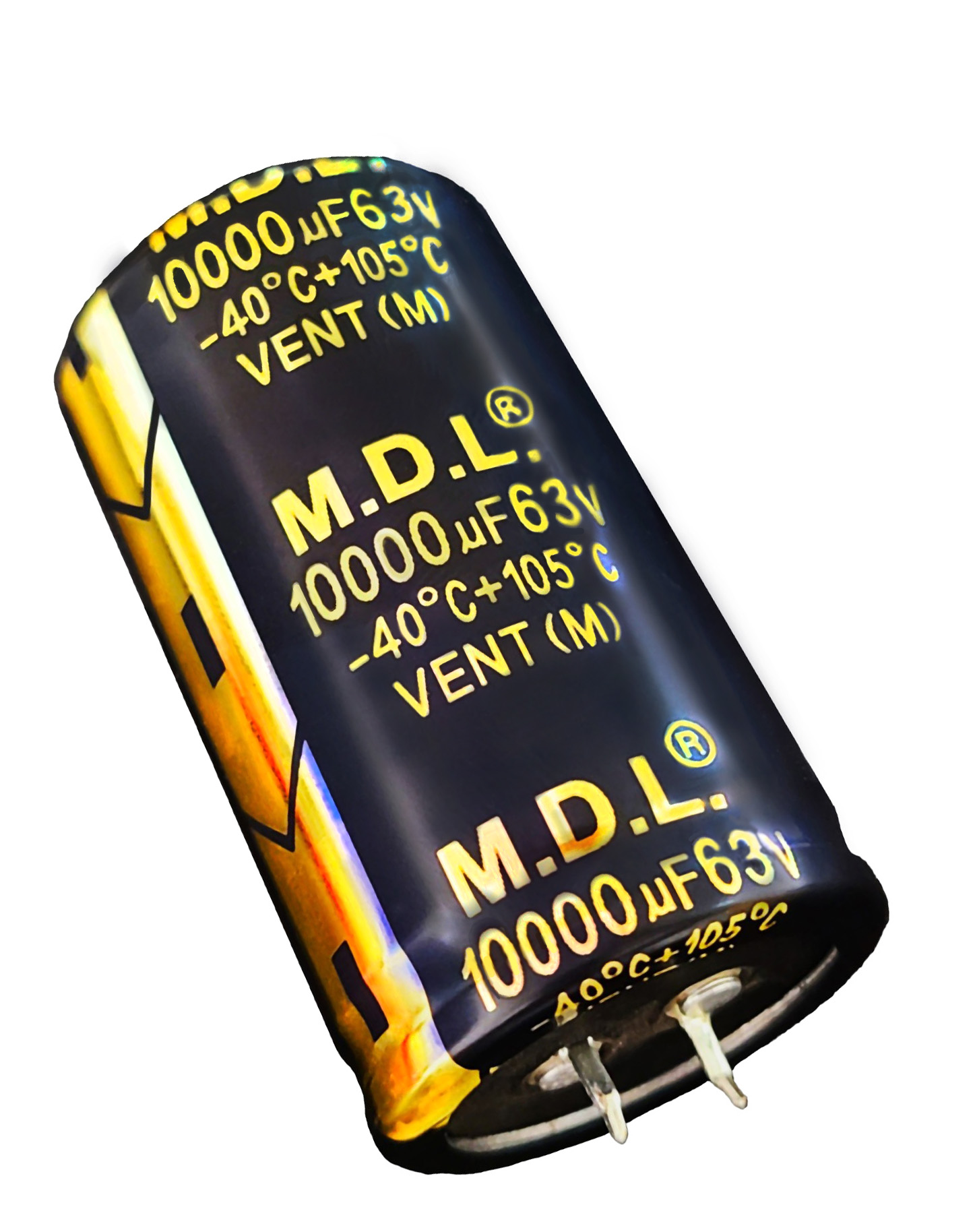

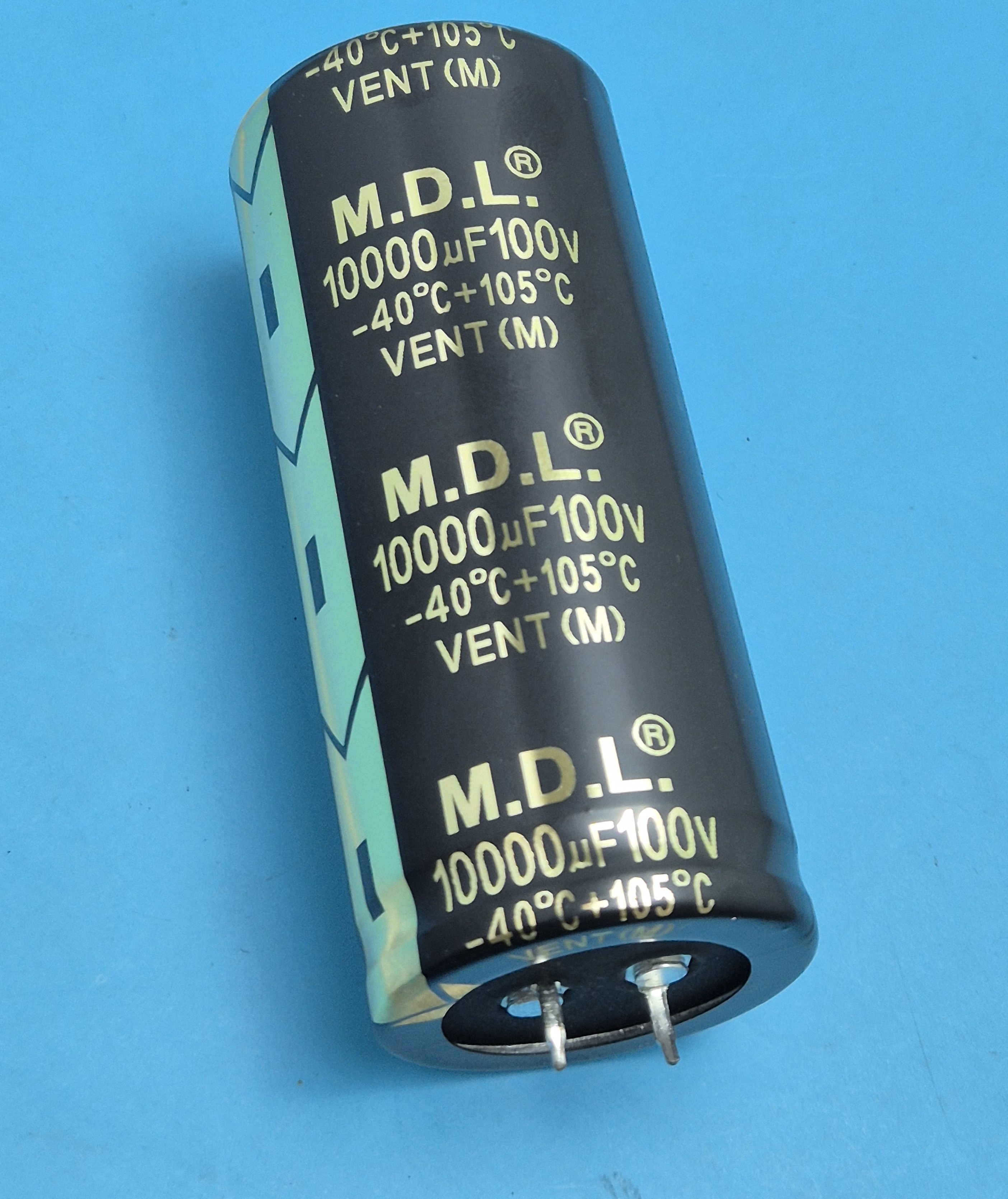

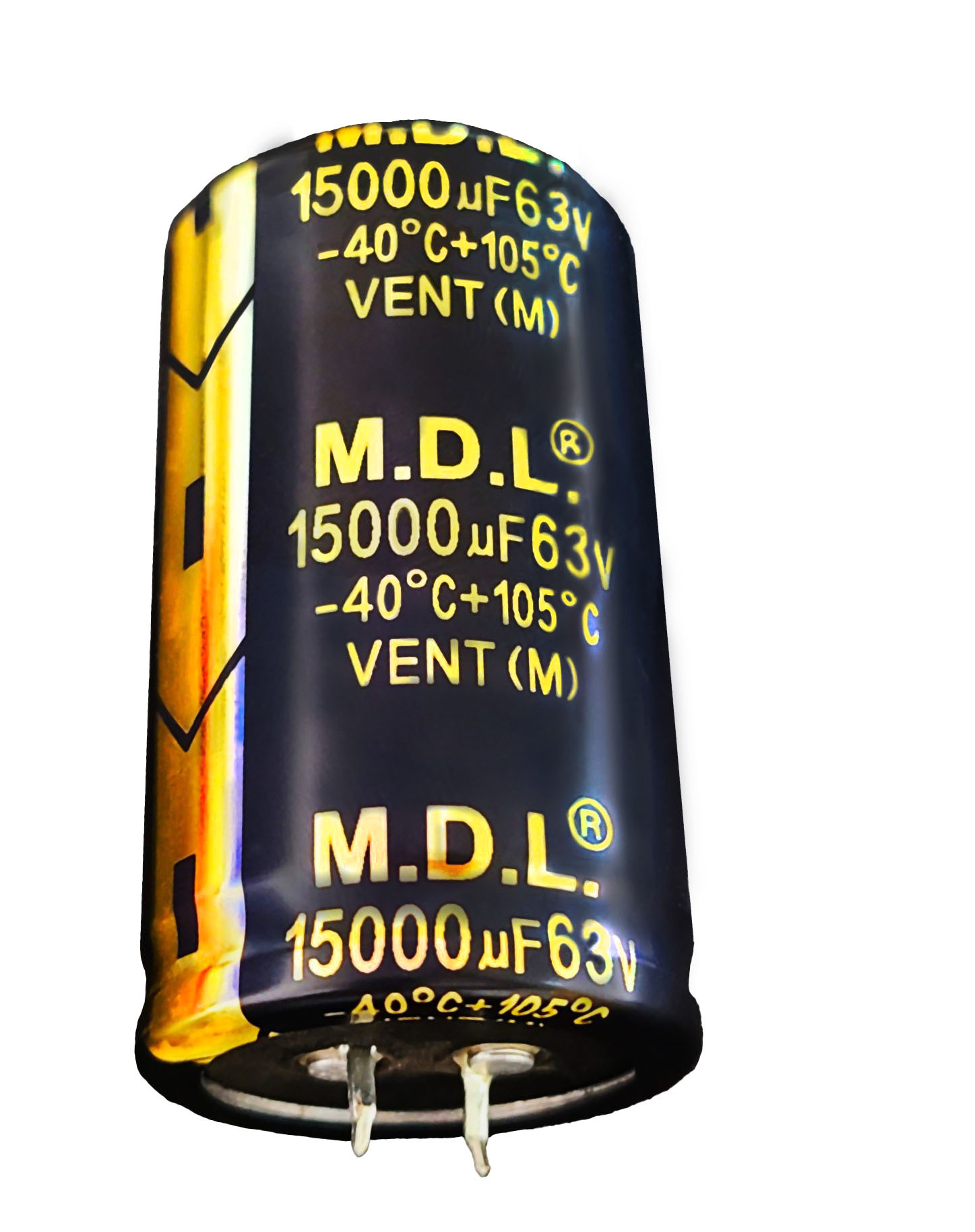

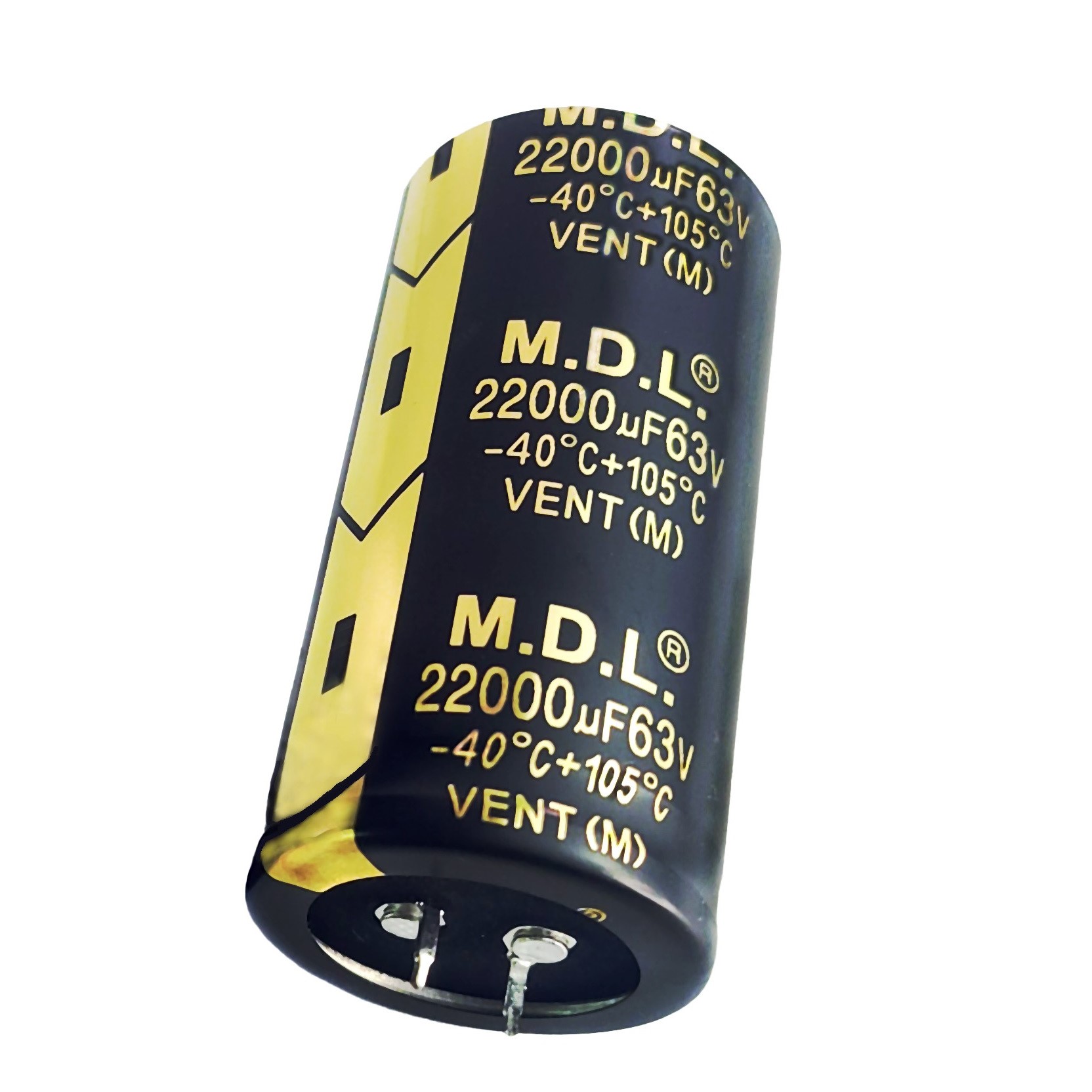

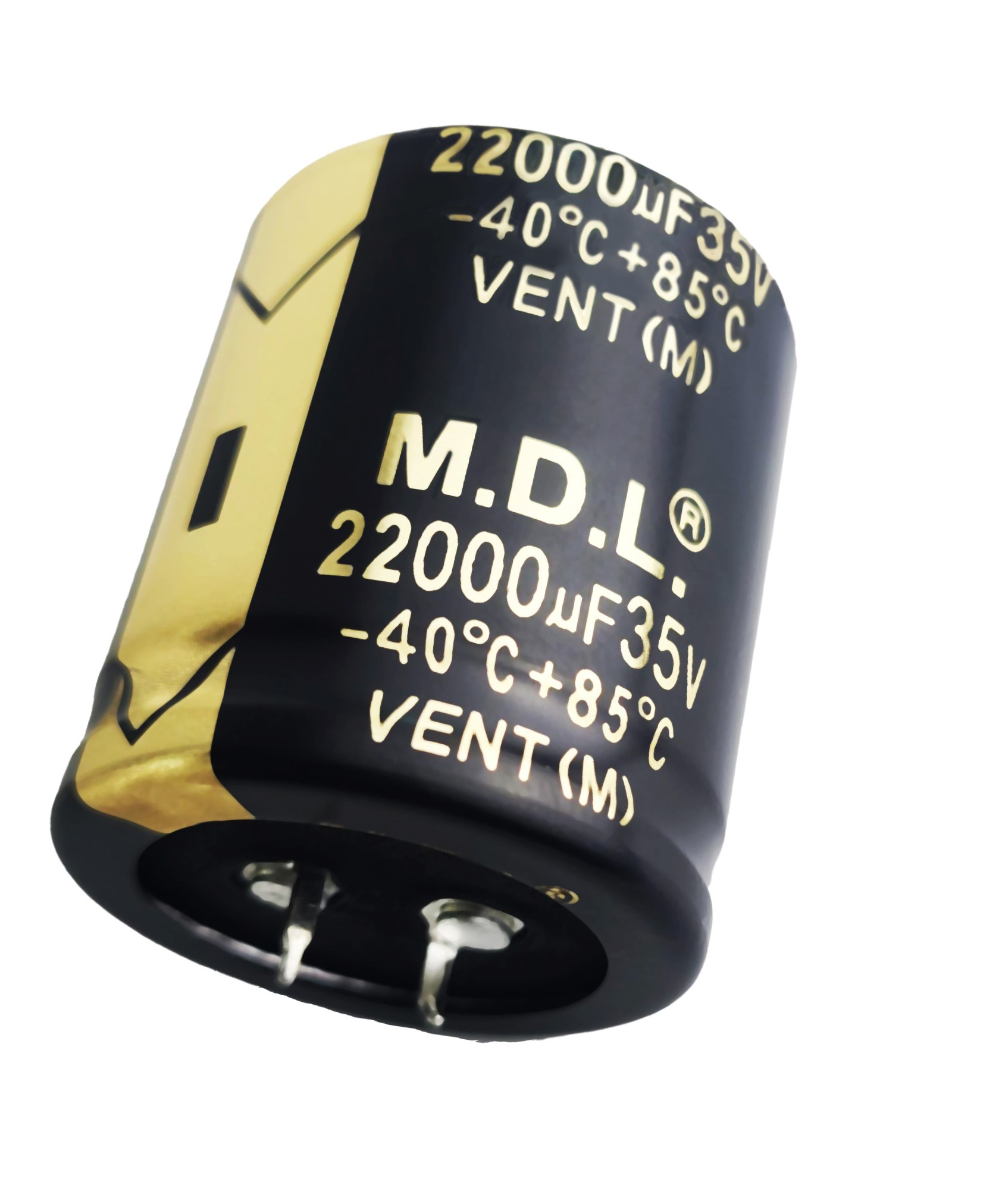

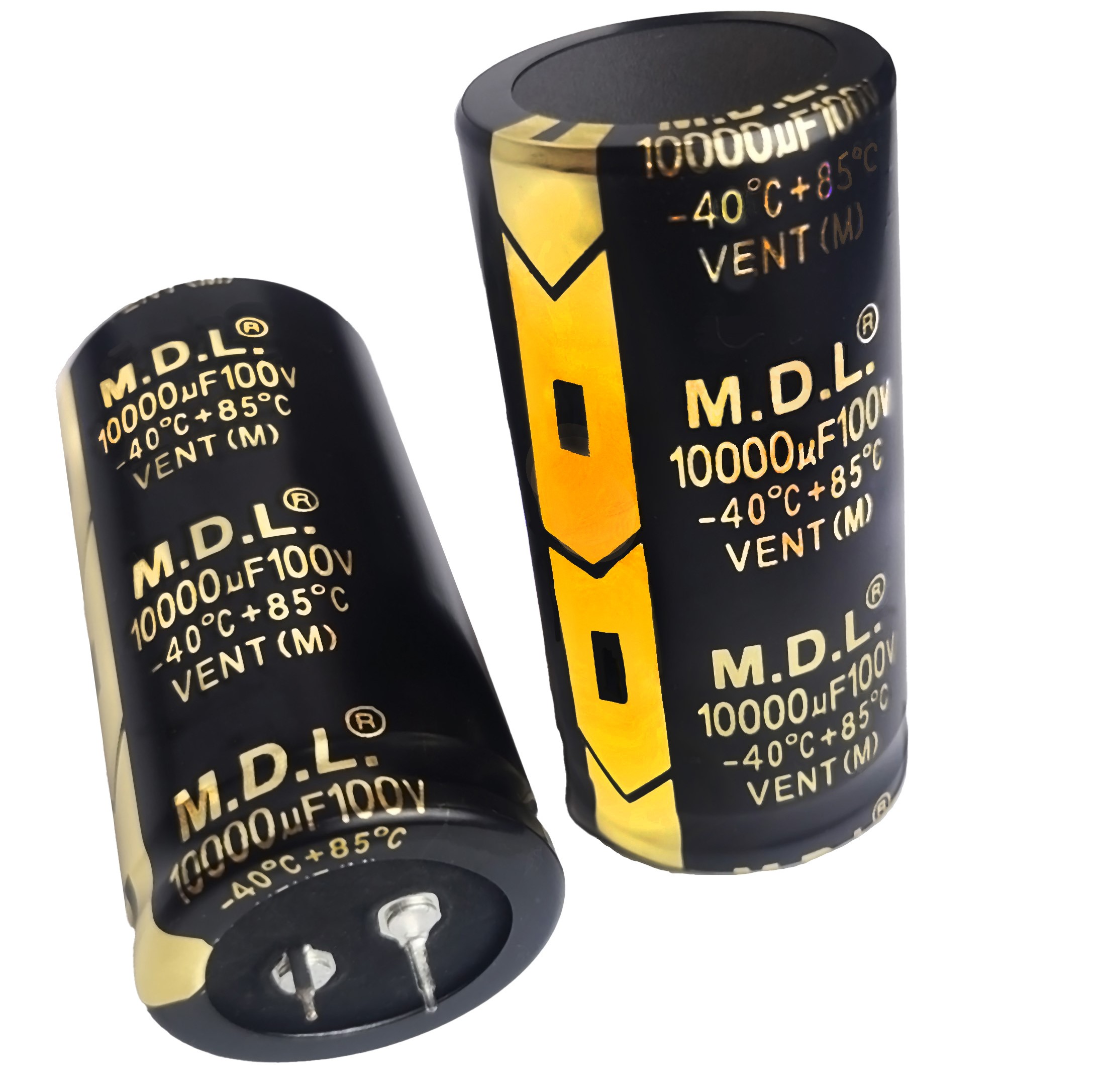

M.D.L. GT 系列 105°C 牛角型(Snap-in)鋁質電解電容器
M.D.L. GT系列 是專為高溫、高漣波及高可靠性電源應用設計的105°C牛角型鋁電解電容器。
採用高溫級鋁箔、電解液及相關材料，在−40°C～+105°C的溫度範圍內維持穩定性能。低阻抗、耐高漣波及大容量設計，使其適合音響功率放大器、開關式電源、UPS、變頻器及工業電源設備。
- 產品說明
- 產品規格
- 產品特色
產品說明
M.D.L. GT 系列 105°C 牛角型(Snap-in)鋁質電解電容器
GT系列與GK系列具有相同的Snap-in安裝形式及基本應用方向，主要差異在於耐溫等級及所使用的材料。
GT系列採用配合105°C工作條件的鋁箔、高溫電解液、密封材料及相關零件。較高等級的材料會增加製造成本，但能提供更大的溫度使用餘裕，適合內部溫升較高、散熱條件有限或需要長時間連續運轉的設備。
低阻抗與耐高漣波特性有助於降低電容器內部發熱，提升電源濾波、能量儲存及瞬間電流供應的穩定性。Snap-in端子則可簡化PCB安裝並提高組裝效率。
主要規格：
- 工作溫度：−40°C～+105°C
- 工作電壓：10VDC～500VDC
- 標稱容量：47μF～20,000μF
- 容量公差：±20%（120Hz、25°C）
- 負載壽命：105°C、2,000小時
主要應用包括：
- 高功率音響及功率放大器電源
- 專業音響電源濾波
- 開關式電源供應器
- UPS不斷電系統
- 變頻器、逆變器及頻率轉換設備
- 工業控制與自動化系統
- 通訊電源及伺服器電源
- 內部溫升較高或散熱受限的電子設備
產品規格
M.D.L. GT 系列 105°C 牛角型(Snap-in)鋁質電解電容器
| █ SPECIFICATION | |||||||||||
| 項目 | 性能特徵 | ||||||||||
| 使用溫度範圍 | (WV≦400) : - 40 ~ +105 ℃ | (WV=450) : - 25 ~ +105 ℃ | |||||||||
| 額定電壓 | 10 ~ 100 VDC | 160 ~ 450 VDC | |||||||||
| 容量範圍 | 47uF ~ 22000uF | ||||||||||
| 靜電容量容許誤差 | ±20% (120Hz, 20℃) | ||||||||||
| 泄漏電流 | I ≦3√CV or less after 5min, application of rated voltage. | ||||||||||
| C : Capacitance (µF) / V : Voltage (V) | |||||||||||
| 散逸因素 (120Hz 20℃) | Rated Voltage | 10~16 | 25 | 35 | 50 | 63~100 | 160~250 | 350~450 | |||
| tanδ(max.) | 0.5 | 0.4 | 0.35 | 0.3 | 0.25 | 0.15 | 0.2 | ||||
| 120Hz 時的阻抗比 | |||||||||||
| 低溫溫度特性 (120Hz) | 額定電壓(V) | 16 ~ 100 | 160 ~ 250 | 350 ~ 450 | |||||||
| -25℃／+20℃ | 4 | 3 | 8 | ||||||||
| -40℃／+20℃ | 15 | 12 | - | ||||||||
| 高溫負荷特性 | 在+105℃下施加額定電壓2000小時後，電容器符合所述特性要求。 | ||||||||||
| 電容變化 | 在初始值的20%以內 | ||||||||||
| tanδ 散逸因素(損失角) | 在初始指定值的200%或更低 | ||||||||||
| 洩漏電流 | 初始指定值或更小值 | ||||||||||
| 擱置壽命 | 將電容器在 85℃ 下空載放置 500 小時，並按照 JIS C-5102 4-3 施加電壓後，它們滿足上述負載壽命特性的規定值。 | ||||||||||
| █ [GT] * 105℃、120Hz條件下的允許漣波 | ||||||||||||||
| WV(SV) | 10V | 16V | 25V | 35V | 50V | 63V | 100V | |||||||
| Cap / (μF) | ||||||||||||||
| 1000 | Case | Allowable Ripple | 22*35 | 1620 | ||||||||||
| (Dj xL mm) | ||||||||||||||
| 22*35 | 1620 | |||||||||||||
| 1500 | 22*45 | 2070 | ||||||||||||
| 25*40 | 2160 | |||||||||||||
| 2200 | 22*30 | 1650 | 22*35 | 1800 | 25*50 | 2720 | ||||||||
| 25*30 | 1860 | 30*40 | 2700 | |||||||||||
| 3300 | 22*25 | 1470 | 22*35 | 2080 | 22*50 | 2460 | 30*50 | 3440 | ||||||
| 25*25 | 2300 | 25*40 | 2460 | 35*40 | 3400 | |||||||||
| 4700 | 22*25 | 1670 | 22*35 | 1950 | 22*45 | 2660 | 25*50 | 3110 | 35*40 | 4300 | ||||
| 25*25 | 1900 | 25*40 | 2770 | 30*40 | 3080 | 35*50 | 4220 | |||||||
| 6800 | 22*25 | 1810 | 22*30 | 2080 | 22*40 | 2390 | 25*50 | 3460 | 35*50 | 3820 | ||||
| 25*25 | 2060 | 25*35 | 2480 | 30*40 | 3430 | 35*40 | 3780 | |||||||
| 10000 | 22*30 | 2260 | 22*40 | 2690 | 25*45 | 3160 | 30*50 | 4230 | 35*40 | 5200 | ||||
| 25*25 | 2330 | 25*35 | 2800 | 30*35 | 3120 | 35*40 | 4190 | 35*50 | 4630 | |||||
| 15000 | 22*35 | 2630 | 22*40 | 2910 | 25*45 | 3530 | ||||||||
| 25*25 | 2560 | 25*35 | 3030 | 30*35 | 3480 | |||||||||
| 22000 | 22*40 | 3140 | 25*45 | 3760 | 30*45 | 4270 | ||||||||
| 25*35 | 3270 | 30*35 | 3710 | 35*45 | 4190 | |||||||||
| WV(SV) | 160V | 200V | 250V | 350V | 400V | 450V | ||||||||
| Cap / (μF) | ||||||||||||||
| 47 | 22*25 | 250 | ||||||||||||
| 100 | 22*25 | 530 | 22*35 | 600 | 22*40 | 470 | ||||||||
| 25*25 | 590 | 25*30 | 620 | 25*30 | 460 | |||||||||
| 150 | 22*40 | 780 | 22*45 | 810 | 25*50 | 620 | ||||||||
| 25*30 | 760 | 25*35 | 810 | 35*40 | 620 | |||||||||
| 220 | 22*20 | 760 | 22*25 | 820 | 22*30 | 880 | 22*50 | 1030 | 25*45 | 1070 | 25*50 | 820 | ||
| 25/20 | 840 | 25*25 | 800 | 25*40 | 1030 | 30*35 | 1060 | 30*35 | 820 | |||||
| 330 | 22*25 | 1010 | 22*30 | 1070 | 22*40 | 1200 | 30*40 | 1360 | 30*45 | 1420 | 35*45 | 1000 | ||
| 25*25 | 1100 | 25*25 | 1110 | 25*30 | 1180 | 35*35 | 1400 | 35*35 | 1400 | 30*50 | 1090 | |||
| 470 | 22*35 | 1360 | 22*40 | 1430 | 22*50 | 1560 | 35*45 | 1820 | 35*45 | 1820 | 35*50 | 1390 | ||
| 25*25 | 1320 | 25*30 | 1400 | 25*40 | 1560 | |||||||||
| 680 | 22*45 | 1800 | 25*50 | 1880 | 30*45 | 2120 | 30*40 | 1900 | ||||||
| 25*35 | 1790 | 30*30 | 1840 | 35*35 | 2090 | |||||||||
| 1000 | 25*45 | 2380 | 30*45 | 2570 | 35*45 | 2760 | ||||||||
| 30*35 | 2350 | 35*35 | 2530 | |||||||||||
產品特色
- 105°C高耐溫設計
工作溫度範圍為−40°C～+105°C，適合較嚴苛的熱環境。 - 高溫級鋁箔與電解液
採用符合105°C工作條件的鋁箔、高溫電解液及相關材料。 - 低阻抗、耐高漣波
有助於降低內部損耗及溫升，提升高負載電源電路的穩定性。 - 穩定的儲能與濾波能力
適合整流後平滑、直流鏈路、電源濾波及瞬間能量供應。 - Snap-in牛角型端子
可快速定位於PCB，方便焊接並提升生產組裝效率。 - 大容量與寬廣電壓範圍
提供47μF～20,000μF及10VDC～500VDC的多種規格。 - 2,000小時高溫負載耐久性
依額定條件進行105°C、2,000小時負載壽命測試。 - 較大的溫度使用餘裕
適合高環境溫度、散熱受限及長時間運作的設備。 - 多種尺寸與客製化服務
可依需求提供不同容量、電壓、本體尺寸、端子間距及特殊性能。 - OEM／ODM服務
可配合客戶產品設計、品牌標示及特殊規格需求。
