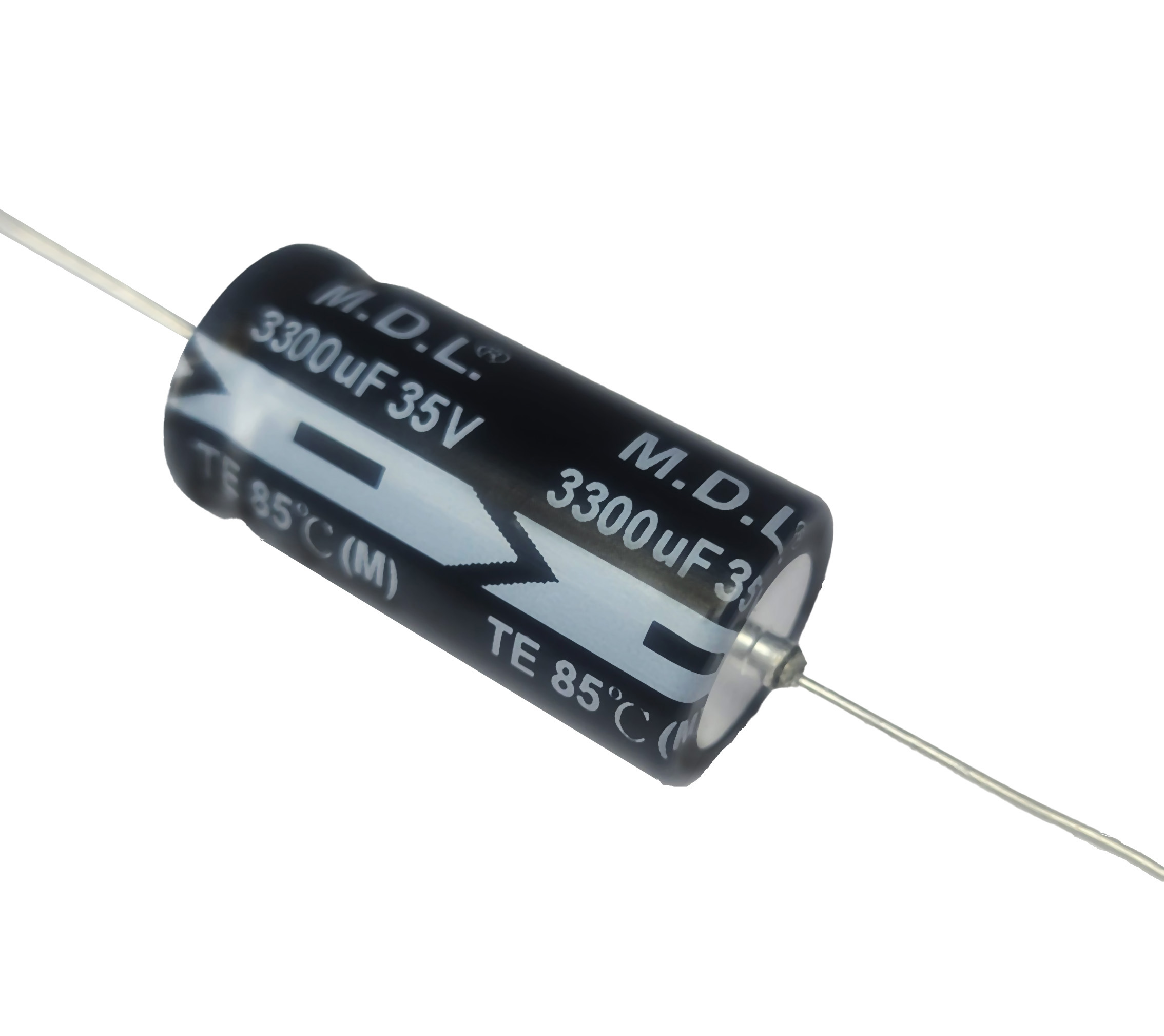

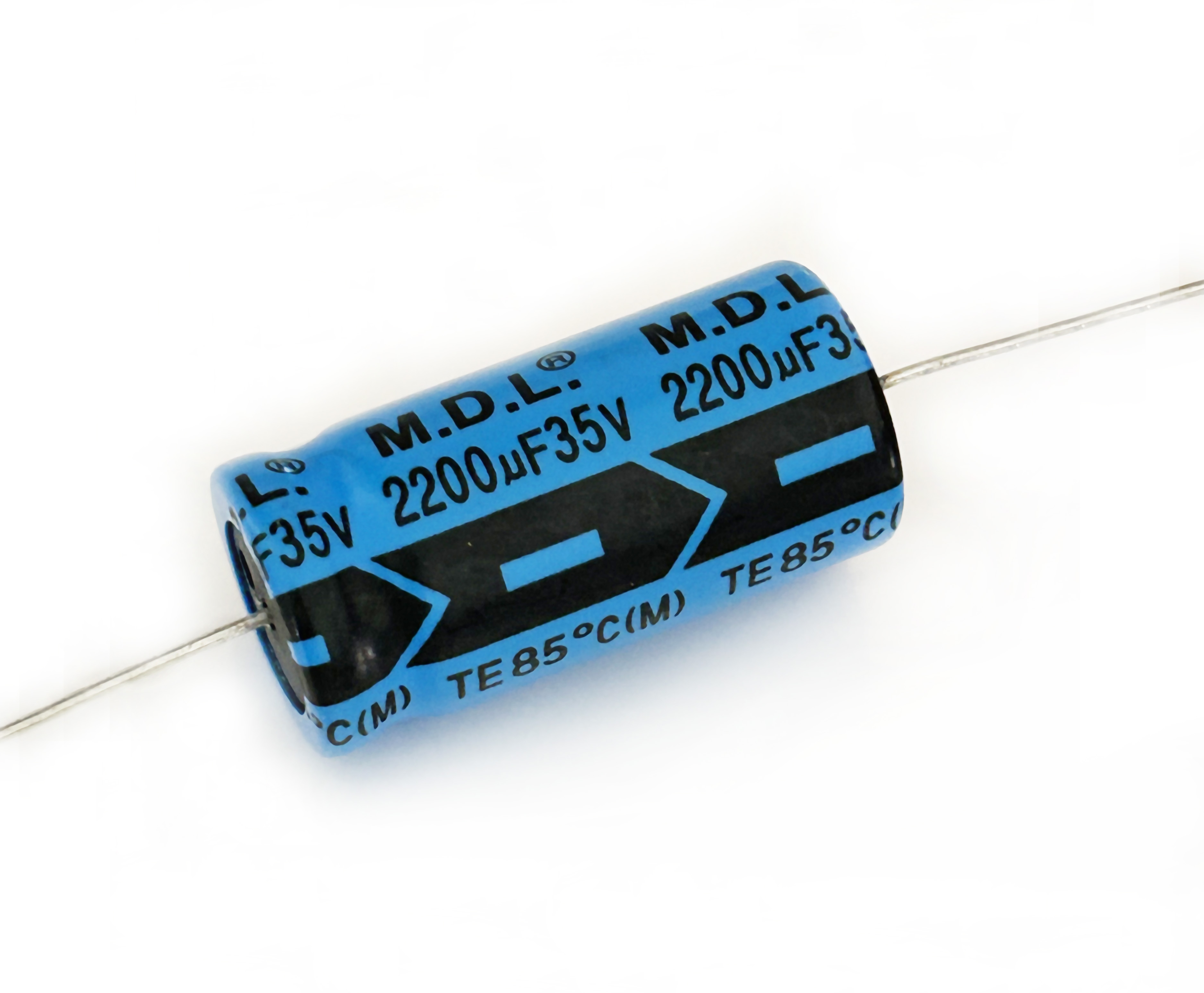

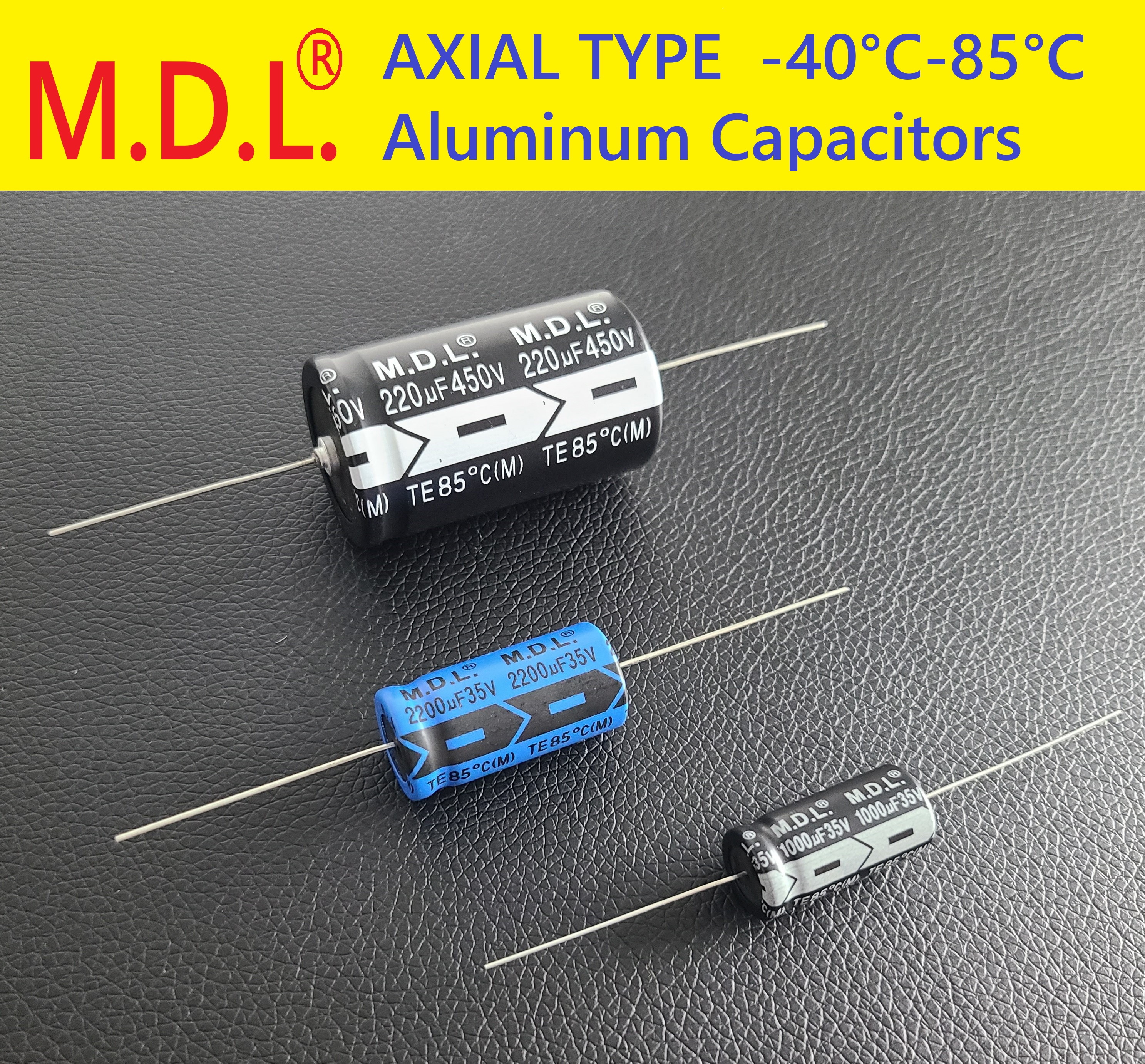

MDL TE 系列臥式軸向有極性鋁電解電容器 -40°C ~ +85°C

Axial Aluminum Electrolytic Capacitors -40°C ~ +85°C

M.D.L. TE系列是適合一般工作環境的85°C臥式軸向有極性鋁電解電容器。

本系列採用符合85°C工作條件的鋁箔、電解液及相關材料，在−40°C～+85°C的溫度範圍內提供穩定可靠的性能。額定電壓涵蓋6.3VDC～500VDC，兼顧產品性能、使用壽命及成本效益。

特點與優勢：

優質材料：我們精心挑選優質材料，以確保電容器的長壽命和穩定性。

容量範圍：我們提供多種容量選擇，以滿足各種電子設備不同的需求。

低漏電流：這些軸向電解電容器具有低漏電流，確保在長期使用中保持穩定的效能。

高溫耐受：我們的軸向電解電容器設計經過嚴格測試，適用於高溫環境，確保在苛刻條件下也能穩定運作。

TE 系列 : 85°C Axial Type

工作電壓 : 6.3V ~ 500V

產品說明
產品規格
產品特色

產品說明

M.D.L. TE 系列臥式軸向有極性鋁電解電容器 -40°C ~ +85°C

M.D.L. TE Series Axial Type Aluminum Electrolytic Capacitors -40°C ~ +85°C

M.D.L. TE系列適用於一般電子設備、電源供應器、音響設備、通訊產品及工業控制電路。

其鋁箔、電解液配方及材料系統依85°C工作條件設計。對於不需要105°C耐熱等級的產品，TE系列可提供穩定可靠且具成本效益的解決方案，協助客戶依實際工作溫度選擇合適元件，避免不必要的材料成本。

軸向結構由本體兩端分別引出正、負極引線，適合臥式安裝、點對點接線、傳統電路設計及既有產品維修替換。

主要應用包括：

一般電源供應器
平滑、濾波、旁路與儲能電路
放大器及音響設備
家用電器與消費性電子產品
通訊及訊號處理設備
工業控制與儀器儀表
傳統電子設備的維修與替換

產品規格

M.D.L. TE 系列臥式軸向有極性鋁電解電容器 -40°C ~ +85°C

♦1) Dimensions(外觀型式):

█ CASE SIZE & Max RIPPLE CURRENT

尺寸：直徑(∮D) × 長度L (mm) 紋波電流(m A) : 溫度85℃,測試頻率120Hz

WV	6.3V		10V		16V		25V		35V		50V
μF	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C
1											6.3×13	10
2.2											6.3×13	20
3.3											6.3×13	30
4.7											6.3×13	42
10							6.3×13	50	6.3×13	58	6.3×13	50
22					6.3×13	75	6.3×13	76	6.3×13	70	6.3×13	85
33					6.3×13	87	6.3×13	80	6.3×13	115	6.3×13	126
47	6.3×13	88	6.3×13	95	6.3×13	88	6.3×13	100	6.3×13	138	8×13	174
100	6.3×13	121	6.3×13	145	6.3×13	160	8×13	215	8×16	232	10×17	296
220	6.3×13	215	8×13	231	8×13	298	8×16	319	10×17	401	10×21	459
330	8×16	305	8×16	327	8×16	365	10×17	454	10×21	514	13×22	613
470	8×16	364	8×16	390	8×16	460	10×21	524	13×22	613	13×22	731
1000	10×17	662	10×17	671	10×21	775	13×22	873	13×27	955	16×33	1111
2200	13×22	929	13×22	1051	13×27	1125	16×28	1344	16×33	1421	18×40	1699
3300	13×27	1150	13×27	1288	16×28	1454	16×33	1611	18×40	1640	22×40	2027
4700	13×27	1354	16×28	1552	16×33	1650	18×40	1881	22×40	2280	25×41	2347
6800	16×28	1762	16×33	1930	16×40	2040	18×40	2170	22×40	2470	25×52	2650
10000	16×40	2062	18×40	2122	18×40	2503	22×40	2893	25×41	3180

WV	160V		200V		250V		350V		400V		450V
μF	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C
1	6.3×13	7	6.3×13	9	6.3×13	12	8×16	13	8×16	14	8×16	15
2.2	6.3×13	15	8×13	16	8×16	17	10×17	19	10×17	21	10×21	23
3.3	8×16	21	8×16	26	10×17	31	10×17	33	10×17	34	10×21	36
4.7	8×16	31	10×17	33	10×17	38	10×21	44	10×21	45	13×22	46
10	10×17	60	10×21	66	10×21	72	13×22	72	13×22	80	13×27	82
22	10×21	121	13×22	121	13×27	126	13×27	132	16×33	137	16×36	143
33	13×22	154	13×27	167	16×28	178	16×33	186	16×40	192	16×40	201
47	13×27	198	16×33	214	16×33	241	16×40	253	18×40	339	18×40	339
100	16×33	345	16×33	368	16×40	391	22×40	402	22×43	424	22×43	448

說明：臥式(軸向)85°C

工作電壓：6.3V~500V

温度範圍：-40°C~+85°C

容量範圍：0.47 至 10,000μF

電容公差：±20%（M），（120Hz，25°C）

洩漏電流 :（25°C）：I ≤ 0.03 CV+3μA（施加5分鐘後）

負載壽命：105°C 时 2000小时

外殼尺寸：直徑大于6.3mm（橡皮墊上有安全防爆口）

產品特色

85°C標準溫度設計
工作溫度範圍為−40°C～+85°C，適合一般電子設備。
85°C用鋁箔與電解液
材料及電解液配方依85°C工作條件選擇。
2,000小時負載耐久性
依額定條件進行85°C、2,000小時負載壽命測試。
6.3VDC～500VDC寬廣電壓範圍
可滿足低壓與高壓電子電路的多種需求。
良好的成本效益
適合不需要105°C耐熱規格的設備，兼顧性能、可靠性與成本。
穩定的電氣特性
提供穩定的電容量、損耗、漏電流及低溫阻抗表現。
臥式軸向結構
正、負極引線由本體兩端引出，方便臥式配置及接線。
多種容量與尺寸選擇
提供廣泛的容量、額定電壓及本體尺寸組合。
客製化及OEM／ODM服務
可依客戶需求討論特殊容量、電壓、尺寸、引線長度及加工方式。
