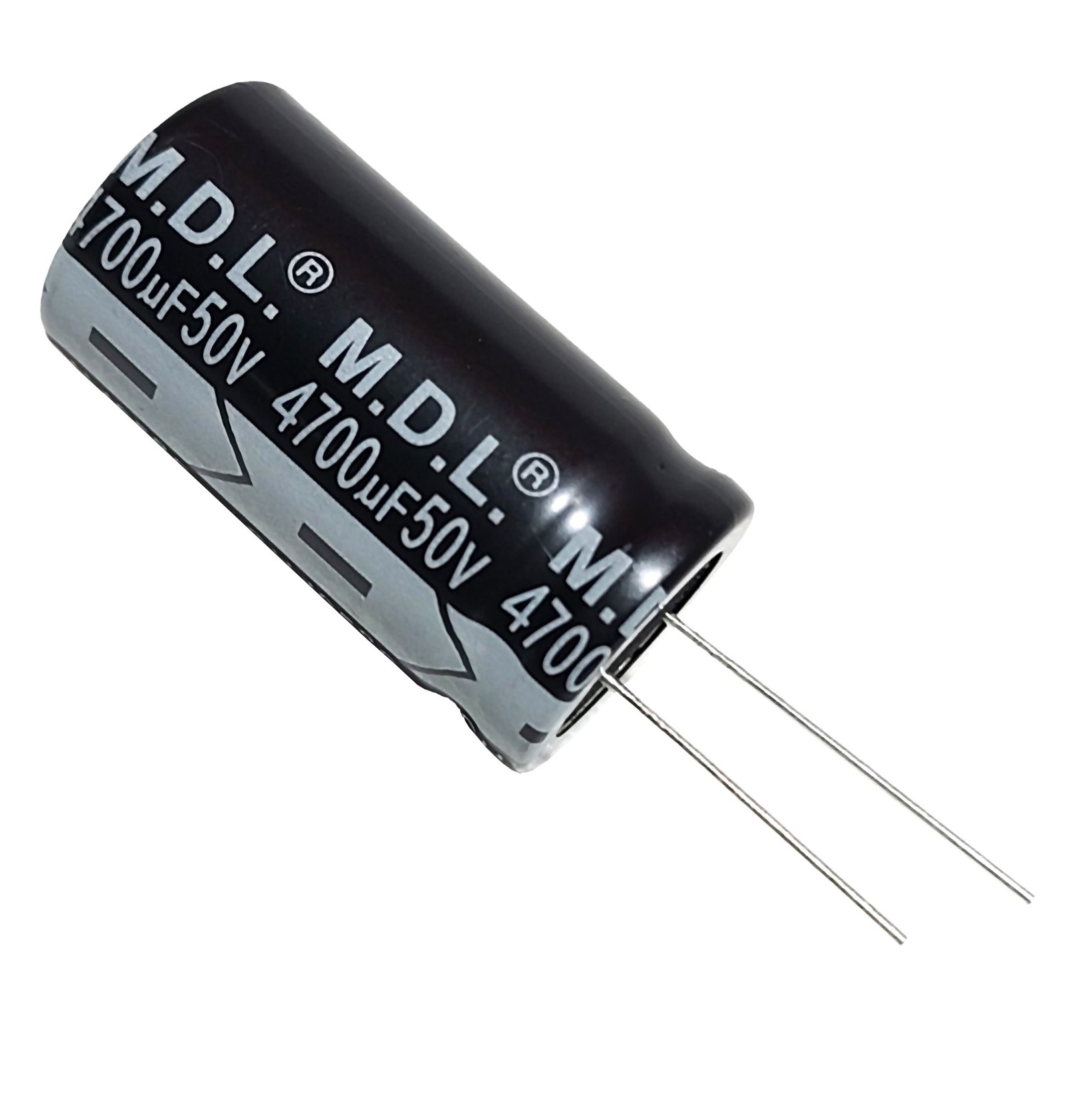

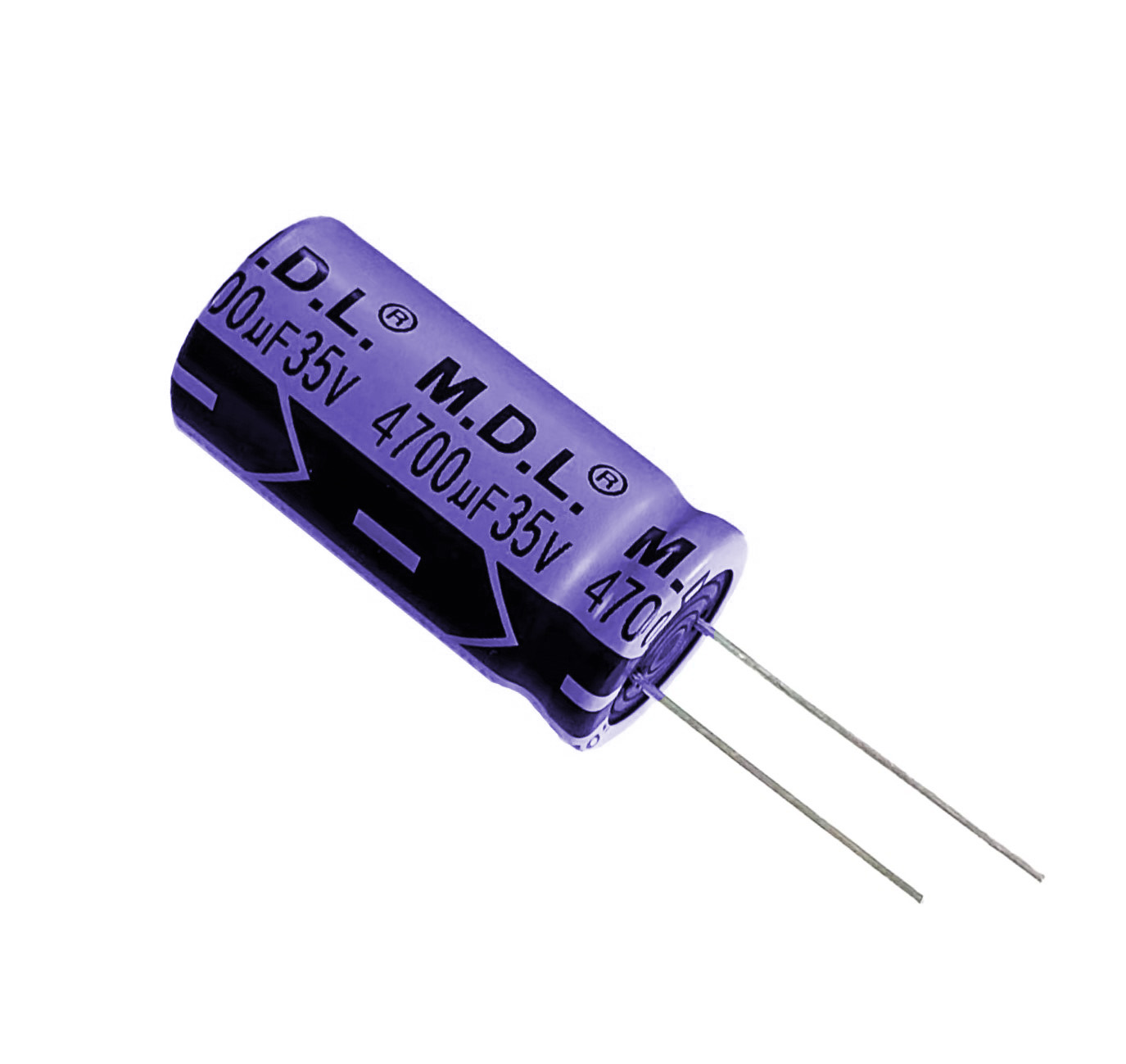

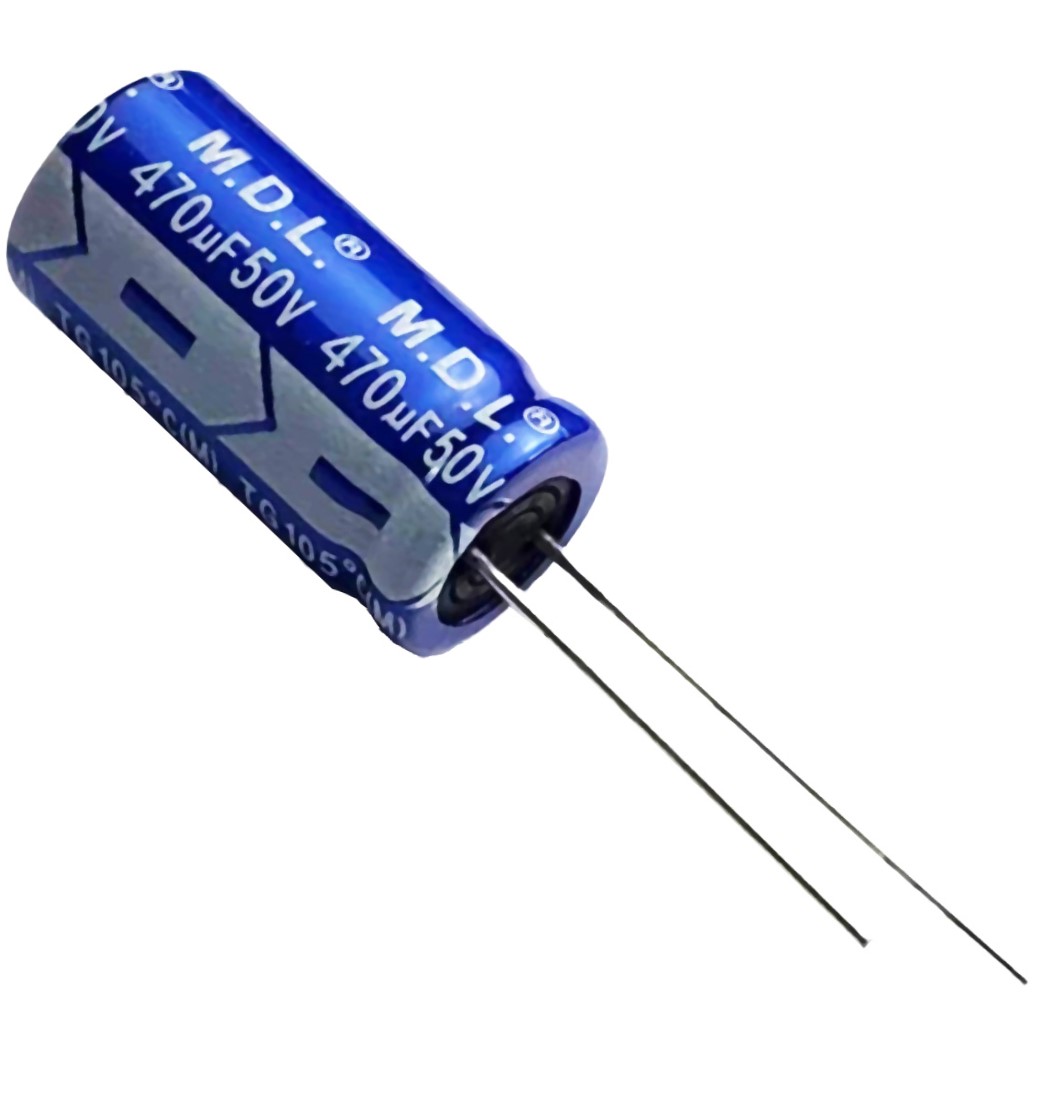

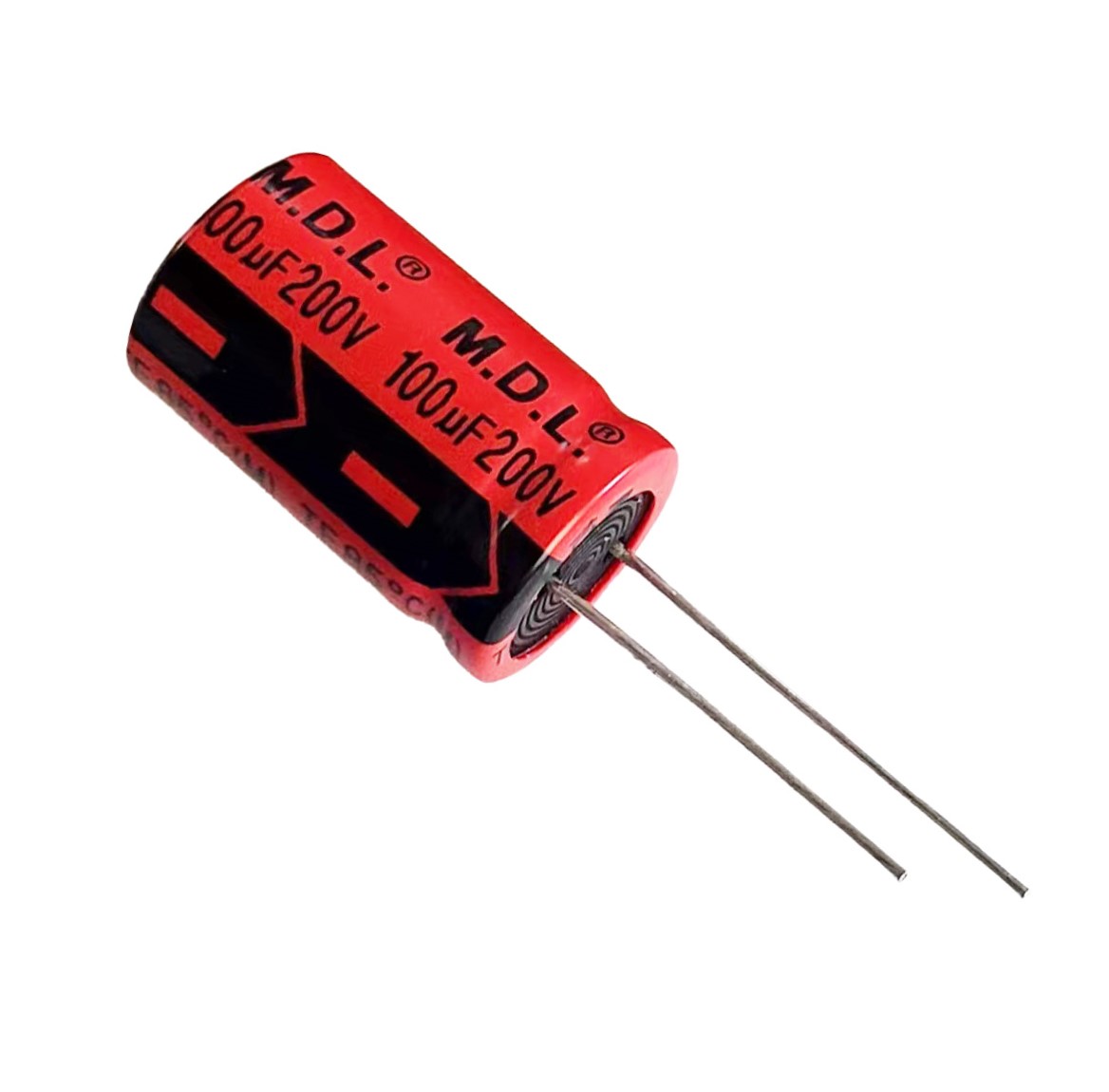

M.D.L. GS 系列 立式徑向引線有極性電解電容器 -25°C ~ +85°C

GS Series 為 85°C 立式有極性鋁電解電容，採用適合一般工作溫度的鋁箔與電解液，提供穩定的電氣性能及良好的成本效益。適合一般電子設備及標準工作溫度環境。

M.D.L. GS 系列 立式徑向引線有極性電解電容器 -25°C ~ +85°C



GS Series 採用 85°C 標準型設計，使用與其耐溫等級相匹配的鋁箔、電解液及相關材料，在一般工作環境下提供穩定可靠的電氣性能。

相較於 105°C 系列，85°C 系列使用較適合一般工作溫度的材料，因此具有較佳的成本效益。對於工作溫度較低且不需要 105°C 高耐溫特性的應用，GS Series 是兼具穩定性能與成本效益的合適選擇。

GS Series 適用於電源設備、照明設備、控制系統及各類一般電子產品。

M.D.L. GS 系列 立式徑向引線有極性電解電容器 -25°C ~ +85°C

█  規 格
項 目 規  格  特  性
使用溫度範圍 -40 ~ +85℃ -25 ~ +85℃
 額 定 電 壓 6.3~ 100 VDC 160~450VDC
 容 量 範 圍 ±20% (M)  (120Hz 20°)
　 I ≦0.03CV or 4 (u A) I ≦0.03CV + 40 (u A) max
泄 漏 電 流 Whichever is greater after 3 minutes   I : Leakage Current   (u A)
　   C : Rated Capacitance (u F)
　   V : Working Voltage   (V)
(20°) W.V. 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450
  突 破 電 壓 S.V 8 13 20 32 44 63 79 125 200 250 300 400 450 500

  散 逸 因 素

(120Hz 20℃)

 Add 0.02 per 1000uF for more than 1000 u F
W.V. 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450
tanδ 0.28 0.24 0.2 0.2 0.14 0.12 0.1 0.1 0.2 0.2 0.2 0.24 0.24 0.24

低溫穩定性

(120 Hz)

 Impedance ratio at 120Hz
額定電壓(V) 6.3 10 16 25 35~100 160~250 350~450
-25 °/+20℃ 4 3 2 2 2 8 12
-40°/+20℃ 10 8 6 4 3 　 　 　
高溫負荷特性  在+85 ±2°C下施加額定電壓2000小時後，電容器符合所述特性要求。
 電容變化 ≦±20% 的初始值
 tanδ 散逸因素(損失角) ≦200% 的初始值
 洩漏電流 ≦初始指定值或更小值
擱 置 壽 命 在 105°C 下，500 小時後未施加電壓，電容器應滿足以下限制。
 電容變化 ≦±20% 的初始值
 tanδ 散逸因素(損失角) ≦200% 的初始值
 洩漏電流 ≦200% 的初始值





CASE SIZE. & MAX RIPPLE CURRENT                                    Case size                   ：DxL   (mm)
                                                                           Max ripple current ：mA    (rms)
   〔GS〕Series                                                      (R.C.)   85℃     120Hz
W.V. 6.3 10 16 25 35 50 63
Cap / uF SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C.
0.1 　 　 　 　 　 　 　 　 　 　 5*11 6.4 5*11 7
0.22 　 　 　 　 　 　 　 　 　 　 5*11 9.5 5*11 11
0.33 　 　 　 　 　 　 　 　 　 　 5*11 11 5*11 13
0.47 　 　 　 　 　 　 　 　 　 　 5*11 14 5*11 15
0.68 　 　 　 　 　 　 　 　 　 　 5*11 17 5*11 19
1 　 　 　 　 　 　 　 　 　 　 5*11 20 5*11 22
2.2 　 　 　 　 　 　 　 　 　 　 5*11 25 5*11 34
3.3 　 　 　 　 　 　 　 　 　 　 5*11 35 5*11 40
4.7 　 　 　 　 　 　 　 　 　 　 5*11 42 5*11 48
6.8 　 　 　 　 　 　 　 　 　 　 5*11 50 5*11 60
10 　 　 　 　 　 　 5*11 65 5*11 60 5*11 65 5*11 65
22 　 　 5*11 50 5*11 55 5*11 90 5*11 95 5*11 100 6.3*11 120
33 　 　 5*11 65 5*11 85 5*11 95 5*11 110 6.3*11 128 6.3*11 145
47 　 　 5*11 105 5*11 130 5*11 130 6.3*11 151 6.3*11 159 8*12 200
68 　 　 5*11 132 5*11 134 5*11 158 6.3*11 182 8*12 225 8*14 290
100 5*11 134 5*11 165 5*11 180 6.3*11 190 8*12 247 8*12 260 8*16 335
220 5*11 240 5*11 250 6.3*11 290 8*12 320 8*14 375 10*17 460 10*17 490
330 6.3*11 300 6.3*11 330 8*12 360 8*14 415 10*17 490 10*20 560 13*21 700
470 6.3*12 360 8*11 400 8*12 470 8*16 530 10*17 620 13*21 765 13*25 880
680 8*11 468 8*14 500 8*16 560 10*17 610 10*20 700 13*21 786 13*25 1110
1000 8*12 580 8*16 630 8*16 770 10*20 935 13*21 1060 13*26 1350 16*26 1500
2200 10*17 980 10*20 1130 13*21 1310 13*25 1550 16*26 1770 16*35 2070 18*40 2200
3300 10*20 1200 13*21 1410 13*25 1710 16*26 1965 16*35 2200 18*40 2380 22*40 2590
4700 13*21 1650 13*25 1800 16*26 2100 16*31 2370 18*40 2390 22*42 2540 25*40 3200
6800 13*25 1900 16*26 2160 16*31 2500 18*40 2640 22*40 3215 25*40 3640 　 　
10000 16*31 2200 18*36 2530 18*40 2750 22*40 3060 　 　 　 　 　 　
15000 18*36 2652 18*40 2960 22*40 3240 　 　 　 　 　 　 　 　

W.V. 100 160 200 250 350 400 450
Cap / uF SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C.
0.1 5*11 7.2 　 　 　 　 　 　 　 　 　 　 　 　
0.22 5*11 11 　 　 　 　 　 　 　 　 　 　 　 　
0.33 5*11 13 　 　 　 　 　 　 　 　 　 　 　 　
0.47 5*11 16 6.3*11 12 6.3*11 12 6.3*11 12 6.3*11 16 8*11 17 　 　
0.68 5*11 20 6.3*11 15 6.3*11 15 6.3*11 15 8*11 20 8*11 20 　 　
1 5*11 25 6.3*11 18 6.3*11 18 6.3*11 18 8*11 24 8*11 24 8*11 24
2.2 5*11 30 6.3*11 25 6.3*11 25 8*11 28 10*12 37 10*12 37 10*12 37
3.3 5*11 38 8*11 35 8*11 35 10*12 40 10*6 45 10*16 45 10*16 50
4.7 5*11 44 8*11 42 10*12 45 10*12 45 10*16 52 10*16 56 10*20 60
6.8 6.3*11 55 10*12 58 10*12 58 10*12 58 10*16 70 10*20 76 10*20 76
10 6.3*11 80 10*12 71 10*16 80 10*16 80 10*20 92 13*21 108 13*25 108
22 8*11 124 10*16 124 10*20 124 13*21 139 13*25 170 16*25 170 16*31 190
33 8*17 177 10*20 170 13*21 170 13*25 186 16*25 210 16*25 232 16*31 254
47 10*17 230 13*21 210 13*25 225 16*25 246 16*31 270 16*35 312 18*40 312
68 10*17 278 13*21 265 13*25 310 16*25 310 16*35 376 18*38 403 22*40 424
100 10*20 405 16*26 380 16*31 380 16*31 416 18*40 520 22*40 586 22*40 586
220 13*25 680 18*35 700 18*40 720 22*40 780 25*52 1058 　 　 　 　
330 16*26 860 18*40 900 22*40 900 25*40 910 　 　 　 　 　 　
470 16*31 1117 25*40 1130 25*40 1130 25*40 1230 　 　 　 　 　 　
680 18*35 1573 25*40 1667 　 　 　 　 　 　 　 　 　 　
1000 22*40 1800 　 　 　 　 　 　 　 　 　 　 　 　



  • 5°C 標準型設計
  • 採用適合一般用途的鋁箔
  • 採用適合標準工作溫度的電解液
  • 穩定可靠的電氣性能
  • 良好的成本效益
  • 立式徑向引線結構，適合 PCB 安裝
  • 適合一般工作溫度環境
  • 適用於電源、照明、控制及一般電子設備
  • 相較於 105°C 系列，具有較佳的成本效益
